Sensor de Movimento IV ACEHE LLF001700: Teste Prático e Instalação

Automatizar a iluminação doméstica reduz custos de eletricidade sem esforço, desde que o equipamento responda com precisão. Este teste direto avalia o sensor de movimento infravermelho ACEHE LLF001700 na prática. Medimos o alcance real, o limiar de corte de luminosidade e o processo de ligação dos cabos, apurando se este modelo económico vale o investimento para a sua casa ou bancada de trabalho.

Ferramentas e Materiais Utilizados

Montagem e Testes Passo a Passo

Desembalagem e Inspeção

O processo começa pela abertura cuidada da embalagem do módulo ACEHE LLF001700. Este modelo foi desenvolvido especificamente para comandar circuitos de iluminação com base em infravermelhos. A caixa plástica apresenta dimensões reduzidas: mede apenas 6,3 x 3,8 x 2,8 cm. O conjunto é extremamente leve e traz pontas de cabo curtas para ligação rápida na rede. Não encontrei rebarbas grotescas nem peças soltas. O acabamento enquadra-se no padrão habitual de interruptores eletrónicos de baixo custo.

Teste Prático de Deteção

Montei uma simulação direta em ambiente controlado para comprovar a sensibilidade. O módulo destina-se a ligar candeeiros mal detete movimento de corpos quentes. Posicionei-me dentro do raio anunciado de 5 a 8 metros. A resposta não tardou: qualquer deslocamento fecha o circuito e aciona a carga. A sensibilidade do elemento piroelétrico revelou-se bastante consistente neste cenário de teste.

Cablagem e Ligações

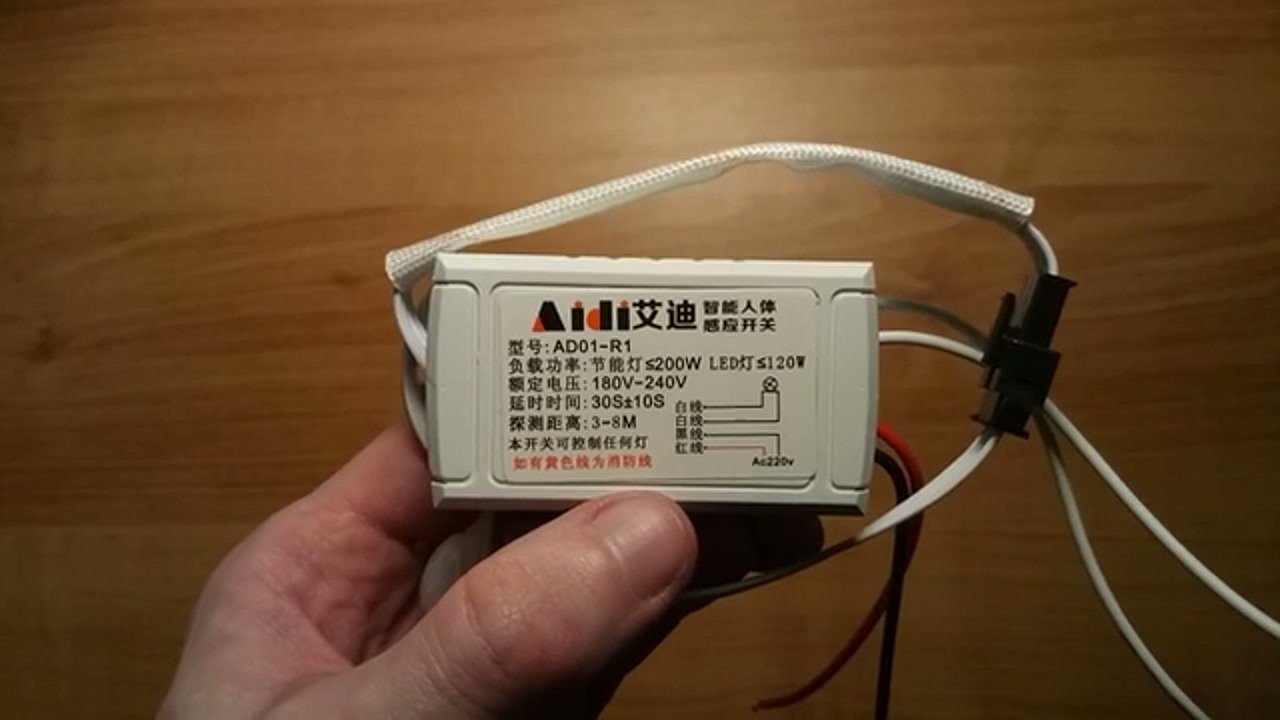

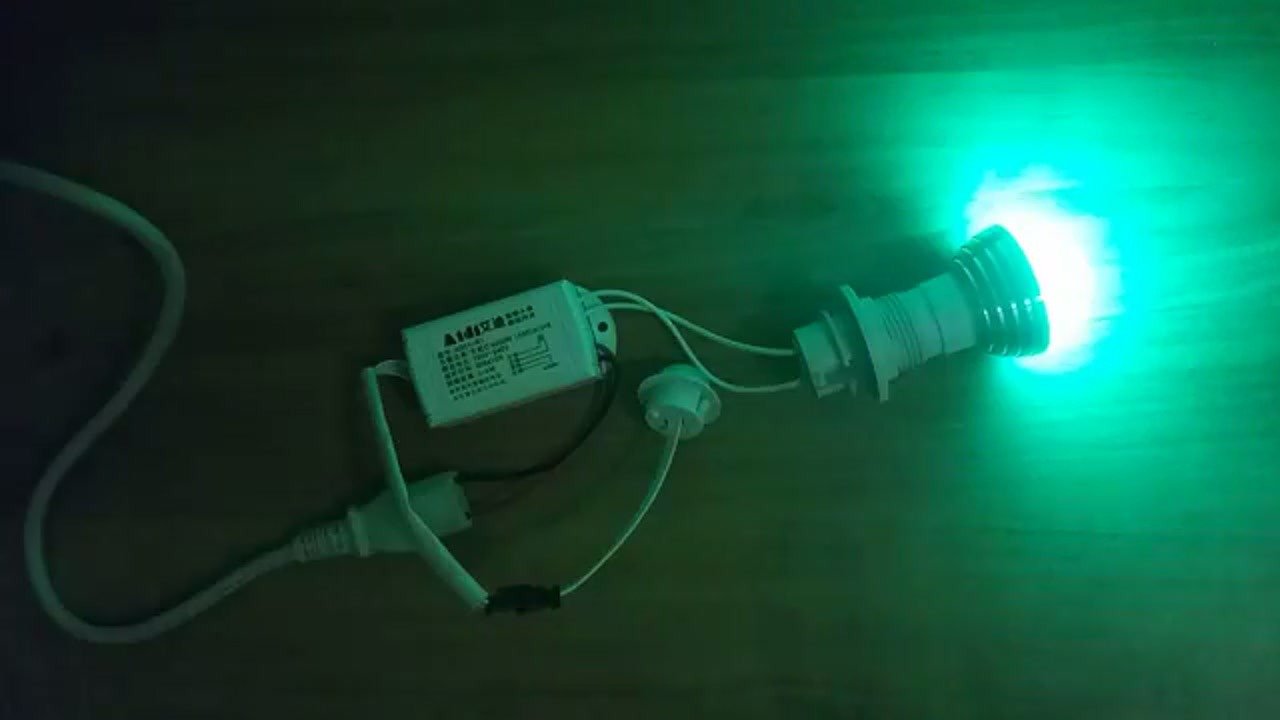

Trabalhar com 220V AC exige atenção redobrada aos cabos de entrada e saída. Liguei o sensor diretamente a uma lâmpada LED RGB de bancada para testar o comutador. Emendas bem isoladas evitam cortes intermitentes ou perdas de tensão. Ao receber sinal de movimento, o sensor energizou imediatamente a lâmpada. O esquema serigrafado na caixa poupa tempo durante a instalação elétrica.

Limiar de Luz Ambiente

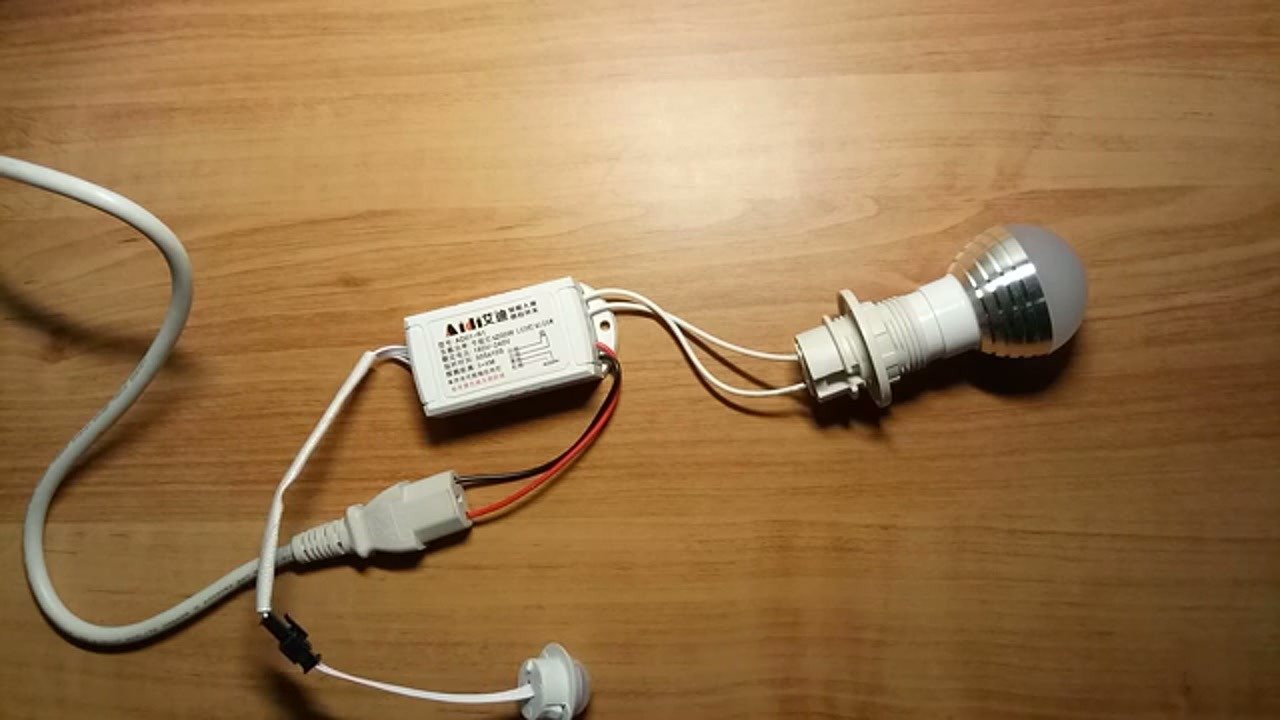

Um fotoresistor interno regula o disparo mediante um corte de 6 LUX. Se o quarto estiver bem iluminado pelo sol, o circuito permanece desligado mesmo quando alguém caminha à frente. Ajustei os níveis de luminosidade no espaço de trabalho para encontrar o ponto de transição. Em penumbra ou escuridão total, o relé fecha sem hesitações. Este comportamento preserva a fatura elétrica ao evitar acendimentos fúteis.

Resumo do Desempenho

Após vários ciclos de disparo, o modelo LLF001700 mostrou estabilidade térmica e eletrónica. A distância medida permaneceu na faixa dos 5 a 8 metros. O limite suportado de 200W não gerou aquecimento preocupante no invólucro plástico durante as horas de teste contínuo. A combinação da célula crepuscular com o elemento ótico atende perfeitamente às necessidades diárias de automação residencial.

Desmontagem Interna

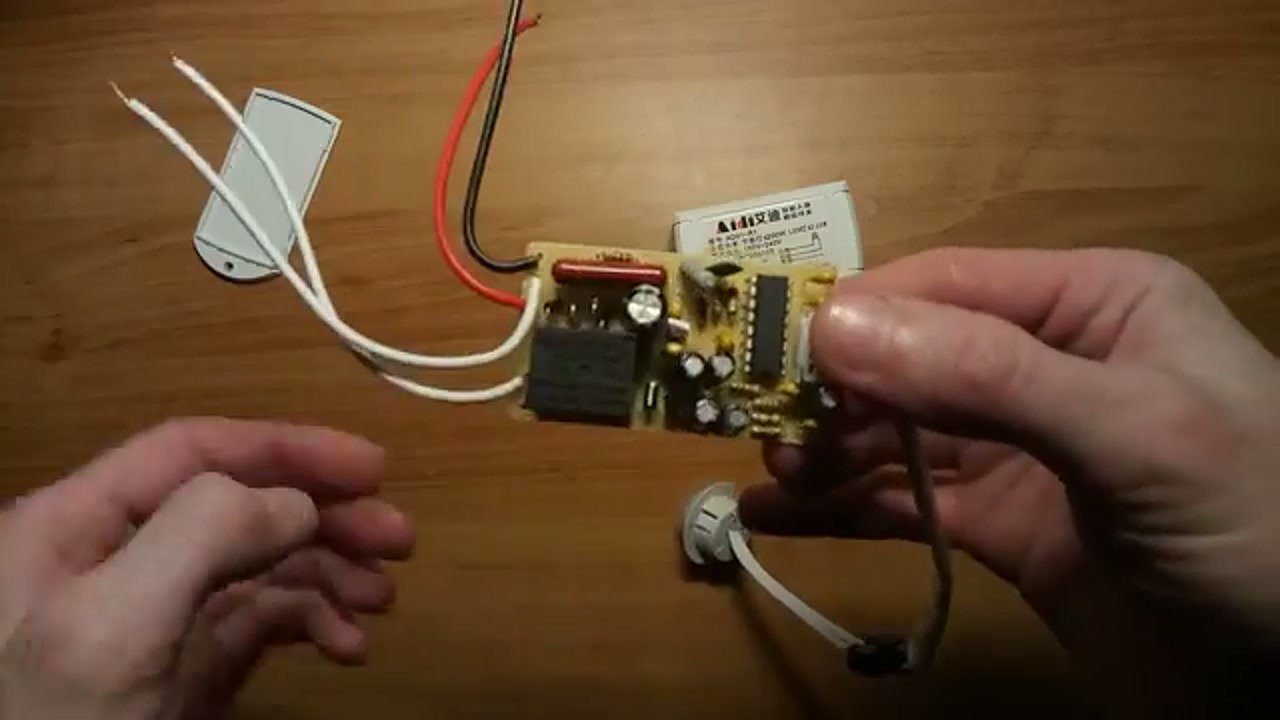

Desmontei o módulo para averiguar as entranhas da montagem. As pistas de cobre na placa de circuito impresso estão limpas, sem pontes de solda ou resíduos corrosivos de fluxo. Os componentes discretos encontram-se alinhados com espaçamento correto para dissipação passiva. A construção interna confirma a robustez revelada nos testes funcionais anteriores. Uma arquitetura simples, sólida e fácil de reparar se um dia o relé falhar.

Dicas de Instalação

O módulo ACEHE LLF001700 cumpre o papel de vigia eletrónico sem complicações desnecessárias. Trabalha com rigor na distância anunciada de 5 a 8 metros, e a célula crepuscular calibrada para 6 LUX corta desperdícios em dias claros. Acomoda cargas até 200W num volume mínimo, preenchendo os requisitos habituais para garagens, corredores ou pequenos ateliers.

Nota: Adquiri todos os materiais com fundos próprios para garantir uma análise imparcial. Esta publicação contém links de afiliados; se efetuar uma compra através deles, poderei receber uma pequena comissão sem qualquer custo adicional para si.
