So bauen Sie eine High-Gain-DIY-TV-Antenne für besseren Empfang

Ich habe heute einen Haufen Koaxialkabel und einen TV-Splitter auf meiner Werkbank liegen. Ich baue gerade eine eigene Antenne, um digitale Sender zu empfangen. Wenn Sie von „Kein Signal“-Fehlermeldungen oder den monatlichen Gebühren für einfaches Fernsehen genug haben, ist diese Konstruktion eine exzellente Lösung, um Ihren Empfang mit simplen, gebrauchten Teilen zu verbessern. Wir werden das Gerät jetzt gemeinsam bauen, verdrahten und testen.

Verwendete Werkzeuge & Materialien

Montage und Test

Kabel abisolieren und F-Stecker montieren

Beim Koaxialkabel beginne ich damit, vorsichtig den äußeren PVC-Mantel zu entfernen, um das Geflecht freizulegen. Sie müssen das Geflecht über den Mantel zurückklappen, ohne den inneren Isolator zu beschädigen. Wenn der Kupferkern blank liegt, schraube ich den F-Stecker fest, bis er stramm auf der Schirmung sitzt. Es muss dicht sein, um Signalverluste zu vermeiden. Falls sich der Stecker locker anfühlt, bricht das Signal sofort ab. Ich prüfe immer, ob keine kleinen Drähte den Kernleiter berühren. Ein Kurzschluss ruiniert sofort das Projekt. Sauberes Arbeiten bringt sauberes Signal.

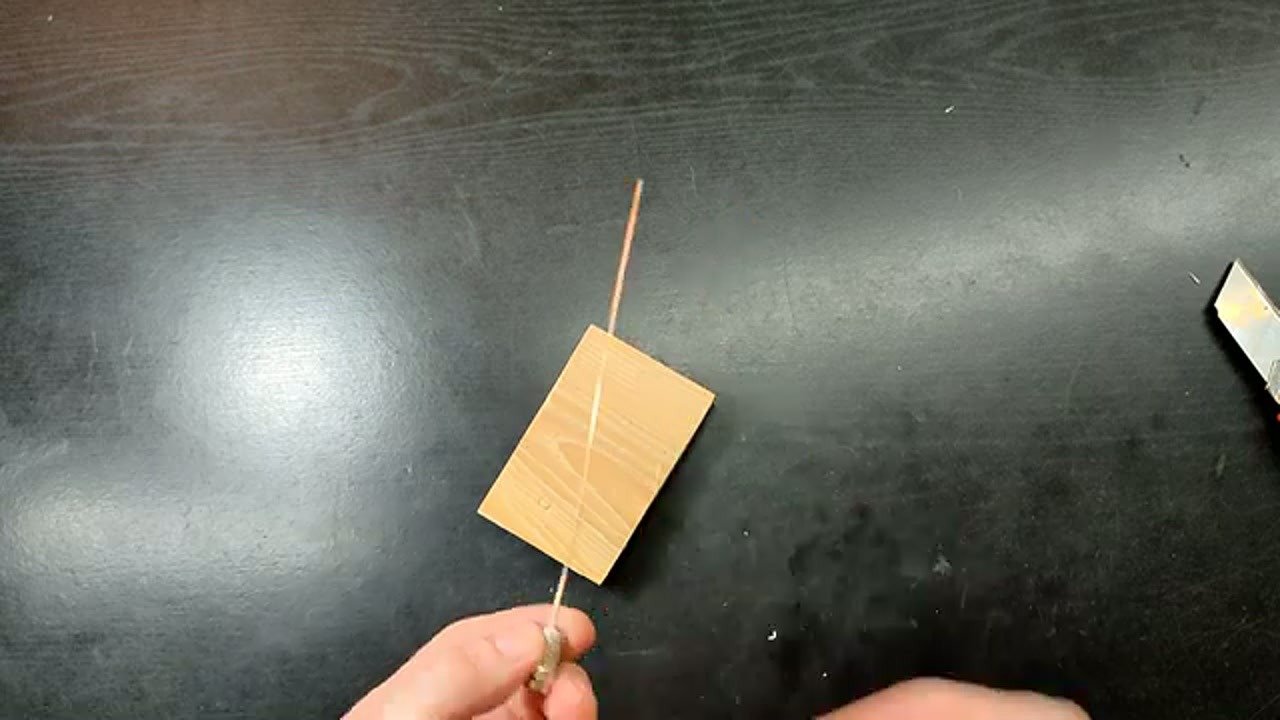

Formung des Kupferantennenrahmens

Jetzt hole ich den Kupferdraht hervor, der als Hauptelement dienen soll. Die Abmessungen müssen exakt sein, da die Geometrie die Frequenzresonanz bestimmt. Ich bevorzuge massiven Kupferdraht für bessere Stabilität. Ich biege den Draht in eine bestimmte Form, um die Funkwellen einzufangen. Die Knicke müssen scharfkantig sein, damit die elektrische Verbindung bestehen bleibt. Geknickter Draht kann Widerstandspunkte erzeugen. Ich achte auf ein symmetrisches Design. Das sieht nach einem guten Fundament für das Antennen-Array aus.

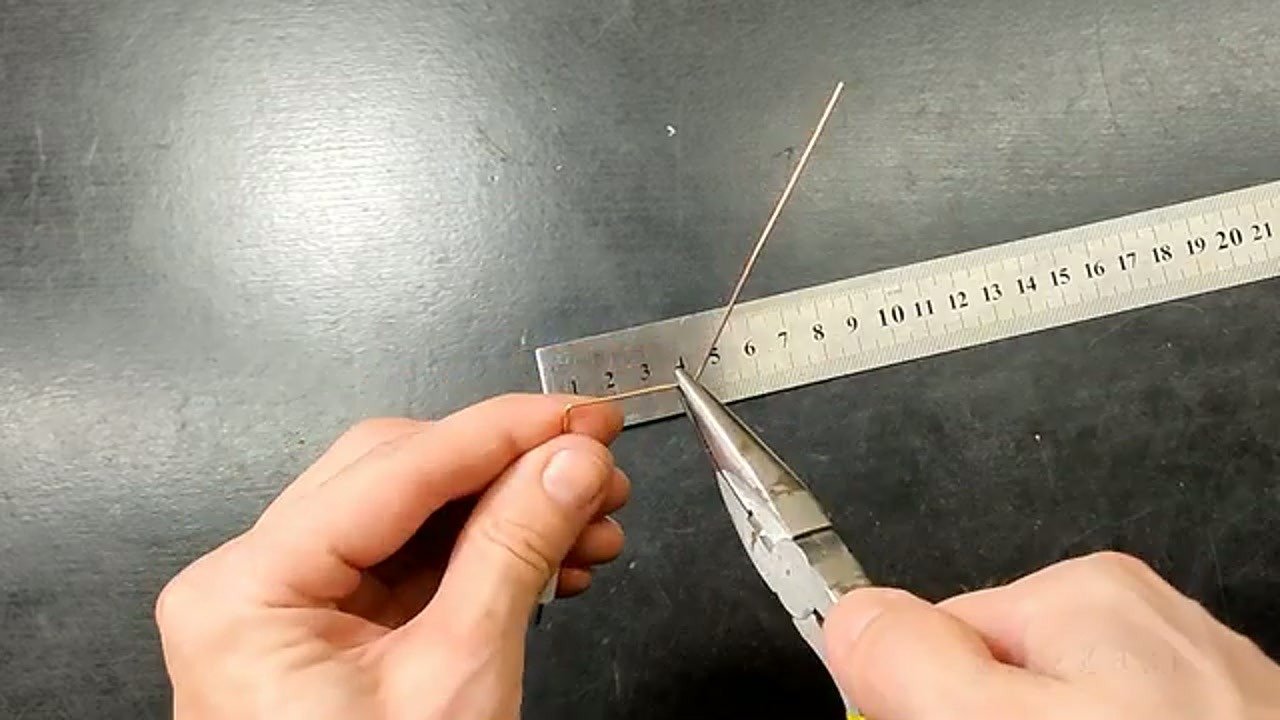

Drahtbiegen mit der Zange

Mit meiner Zange verfeinere ich die Winkel des Kupferdrahtes, um sie an die Designvorgaben anzupassen. Hier kommt es auf Präzision an; nur wenige Millimeter Abweichung können die Empfangsfrequenz verschieben. Ich arbeite langsam, um den Draht an Belastungspunkten nicht abzuknicken. Das Ziel ist eine saubere, einheitliche Form für maximale Oberfläche. Ich prüfe die Ausrichtung visuell, um sicherzugehen, dass beide Seiten identisch sind. Wenn eine Seite schief ist, funktioniert die Antenne nicht zuverlässig. Es nimmt nun Gestalt an. Stabil, sauber und bereit für die nächste Stufe.

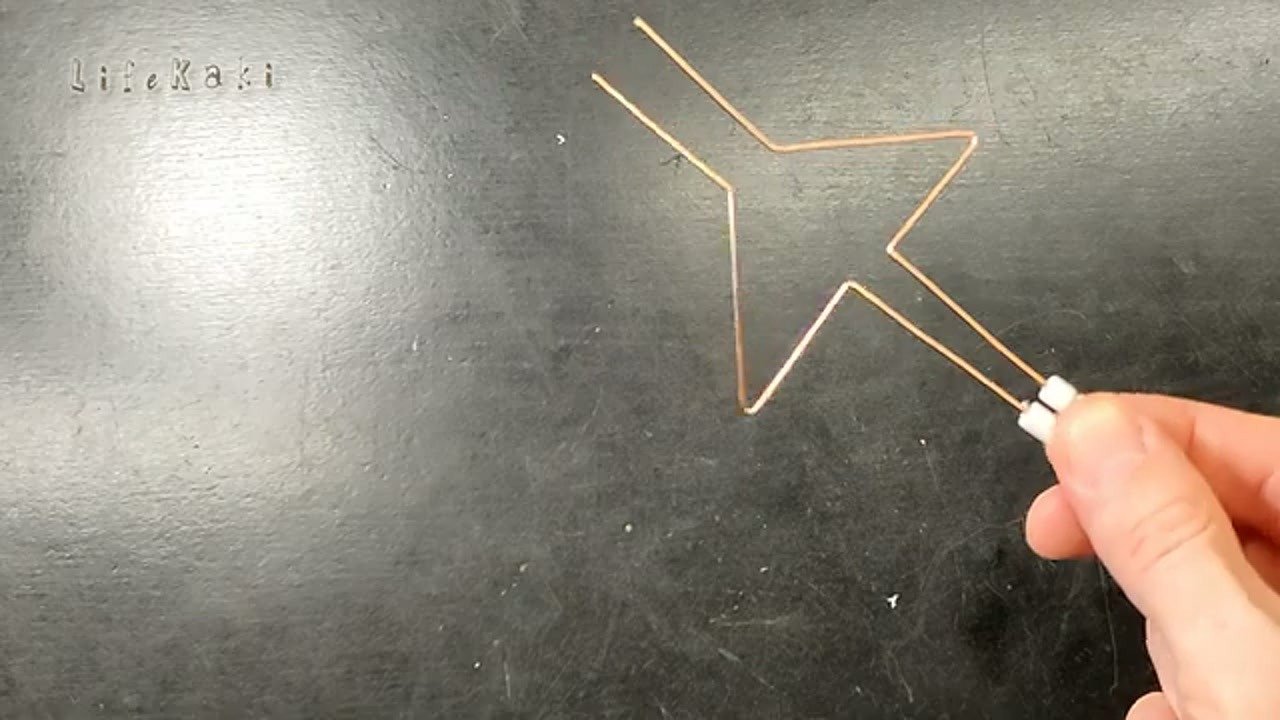

Sternantenne formen

Ich finalisiere die sternförmige Geometrie, indem ich die Segmente miteinander verbinde. Diese Konfiguration eignet sich hervorragend, um Signale aus verschiedenen Richtungen einzufangen. Ich stelle sicher, dass die Gelenke mechanisch stabil sind, bevor ich sie fixiere. Der Draht muss perfekt zentriert sein, um Störungen zu vermeiden. Ich prüfe die Abstände zwischen den Enden doppelt. Wenn sie zu nah beieinander liegen, könnten Lichtbögen oder Signalauslöschungen auftreten. Es erfordert etwas Fingerspitzengefühl, aber die Geometrie ist das Geheimnis für einen High-Gain-Bau. Der Rahmen ist stabil und bereit für den Splitter.

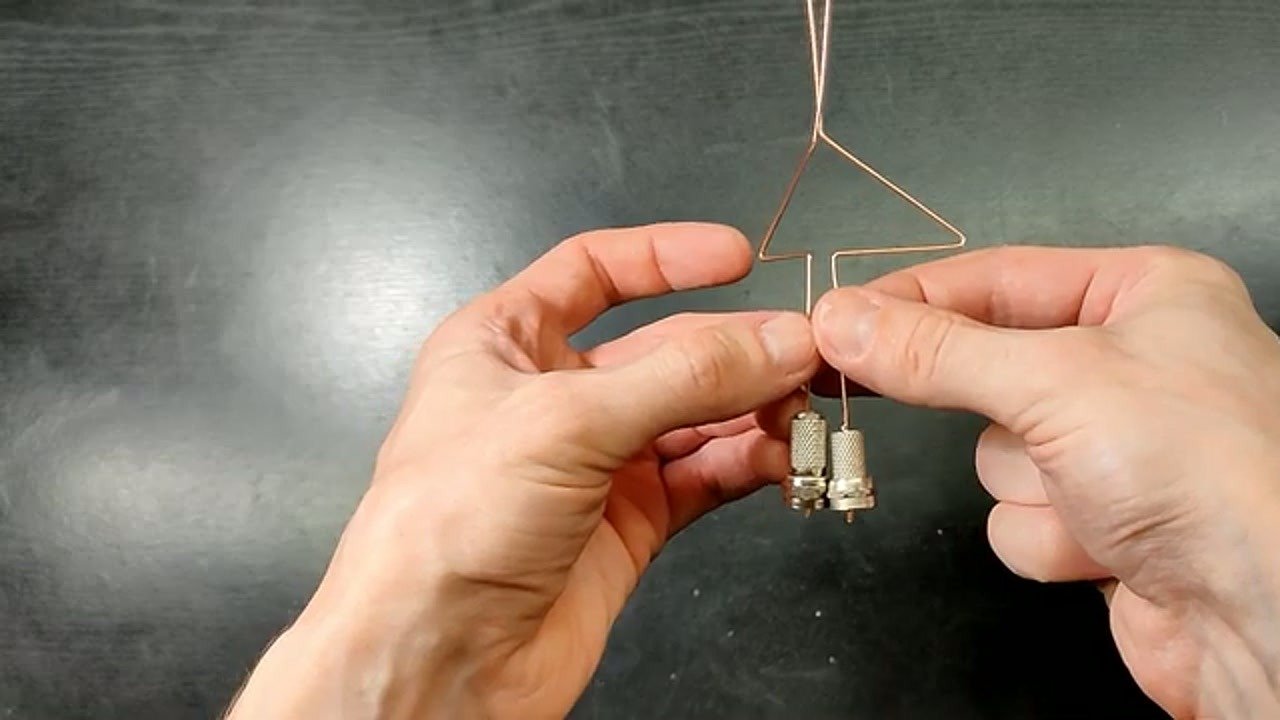

Baumförmige Antenne zusammensetzen

Kommen wir zur baumartigen Struktur; ich schichte die Kupferelemente, um die Verstärkung zu erhöhen. Dieses Design ist überraschend effektiv für DVB-T2-Signale in städtischen Gebieten. Ich richte die Zweige so aus, dass sie sich nicht berühren. Jeder Ast fungiert als Resonator für das digitale Signal. Ich halte die Konstruktion kompakt, damit sie gut in ein Fenster oder in die Werkstattecke passt. Es ist ein schlichter, unauffälliger Aufbau. Alles ist ausbalanciert und bereit für die finale Montage. Das sieht gut aus.

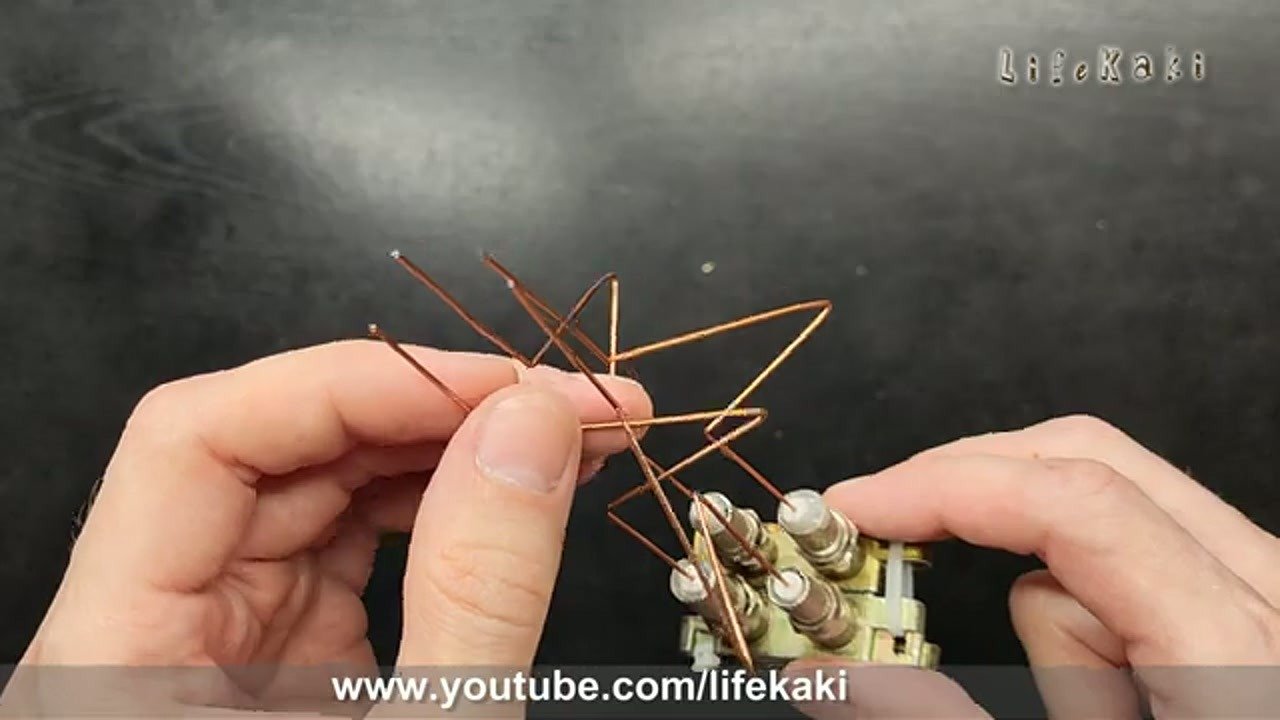

Antennenelemente an den Splitter anschließen

Ich nehme den Splitter und bereite die Eingangsanschlüsse für den Kupferdraht vor. Der Splitter wirkt hier als Anpassungstransformator, was entscheidend ist, um das Signal in das Koax-Kabel zu bekommen. Ich führe die Drahtenden in die Anschlüsse ein und ziehe sie fest. Sie wollen einen soliden Metall-auf-Metall-Kontakt. Wenn es locker ist, erhalten Sie Geisterbilder oder kompletten Signalverlust. Ich prüfe die Spannung ein letztes Mal, um sicherzustellen, dass nichts verrutscht. Es ist ein fester Sitz, genau richtig für eine Verbindung mit niedrigem Widerstand. Die Antenne ist nun physisch mit dem Schaltkreis verbunden.

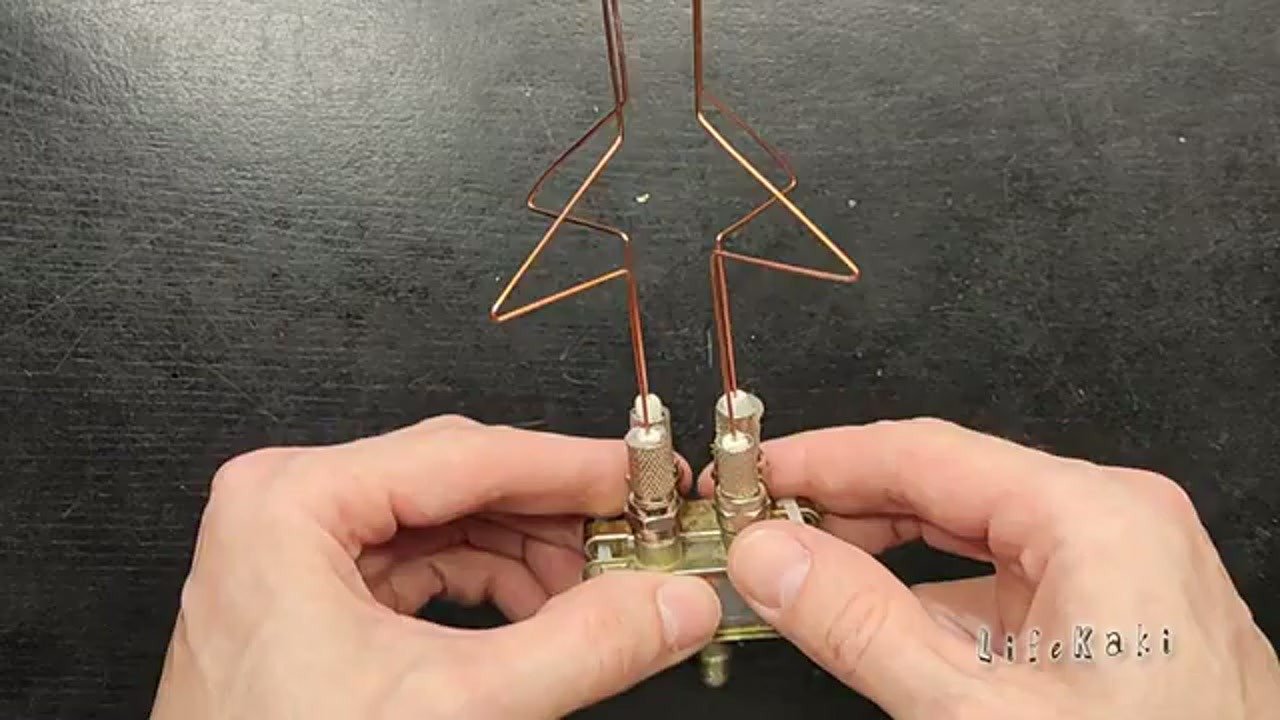

Antennenstruktur fixieren

Jetzt verwende ich Kabelbinder, um die Antennenelemente am Splittergehäuse zu arretieren. Das verhindert, dass der Kupferdraht mit der Zeit vibriert oder verrutscht. Ich ziehe die Bänder fest, aber nicht so stark, dass das Kunststoffgehäuse beschädigt wird. Eine stabile Antenne ist eine zuverlässige Antenne. Ich schneide die überstehenden Enden sauber ab. Ein kleines Detail, das die Werkstatt professioneller aussehen lässt. Die gesamte Einheit fühlt sich jetzt robust an. Nichts wackelt. Bereit für die finalen Kabelverbindungen.

Hauptzuleitung vorbereiten

Ich schneide das Koaxialkabel zu, das zum Fernseher führt. Mit einer scharfen Klinge schneide ich den Mantel ein, ohne das Geflecht zu verletzen. Es ist wichtig, genug vom Kernleiter freizulegen, um eine gute Verbindung im F-Stecker zu gewährleisten. Ich klappe das Geflecht ordentlich zurück. Dieser Schirm ist Ihr bester Verbündeter gegen elektromagnetische Störungen. Bei schlampiger Arbeit fangen Sie Rauschen von jedem Haushaltsgerät ein. Ich drehe den Stecker auf, bis er bündig sitzt. Eine solide, zuverlässige Verbindung. Bereit für den Anschluss.

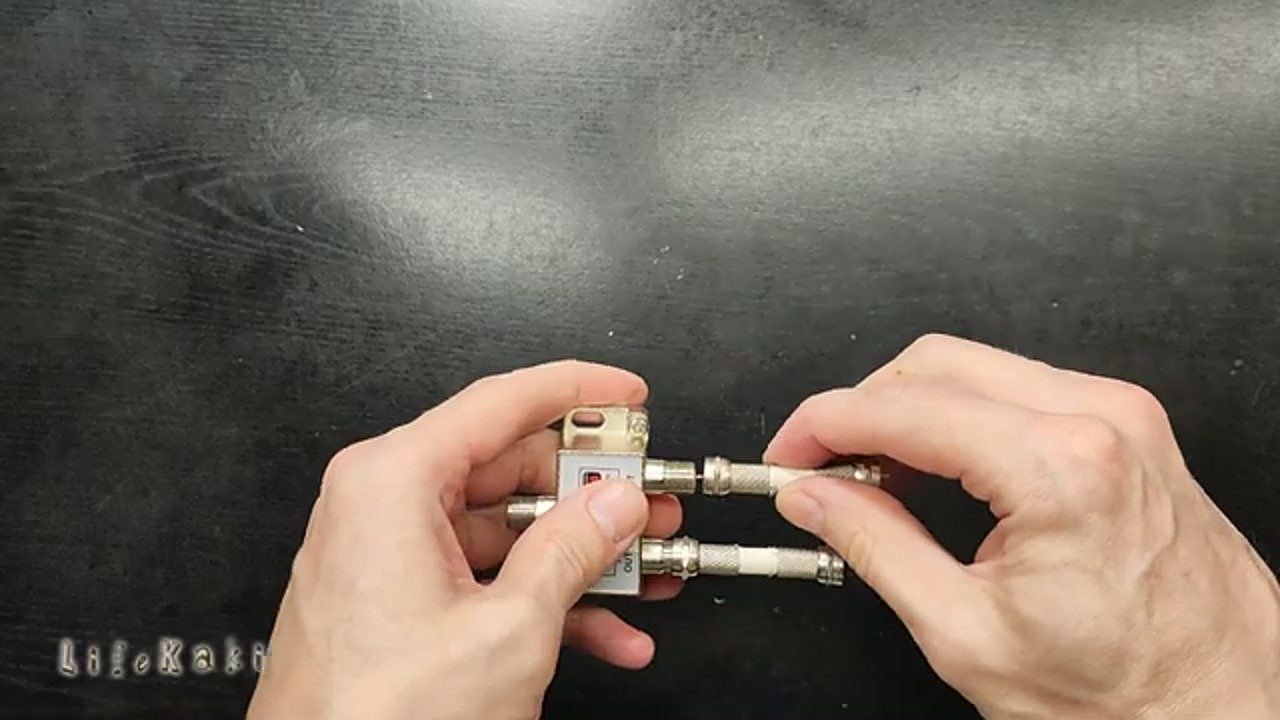

F-Verbinder installieren

Ich füge einen F-Verbinder am Splitter hinzu, damit ich Kabel später leichter tauschen kann. Eine einfache Methode, die Reichweite ohne Löten zu erweitern. Ich schraube ihn handfest auf. Sie müssen ihn nicht überdrehen, einfach handfest. Das ermöglicht mir ein modulares Setup, das ich später bei Bedarf aufrüsten kann. Der Signalweg ist jetzt klar und geschützt. Ich prüfe die Durchgangswerte ein letztes Mal. Alles sieht perfekt aus. Keine Kurzschlüsse, keine losen Enden.

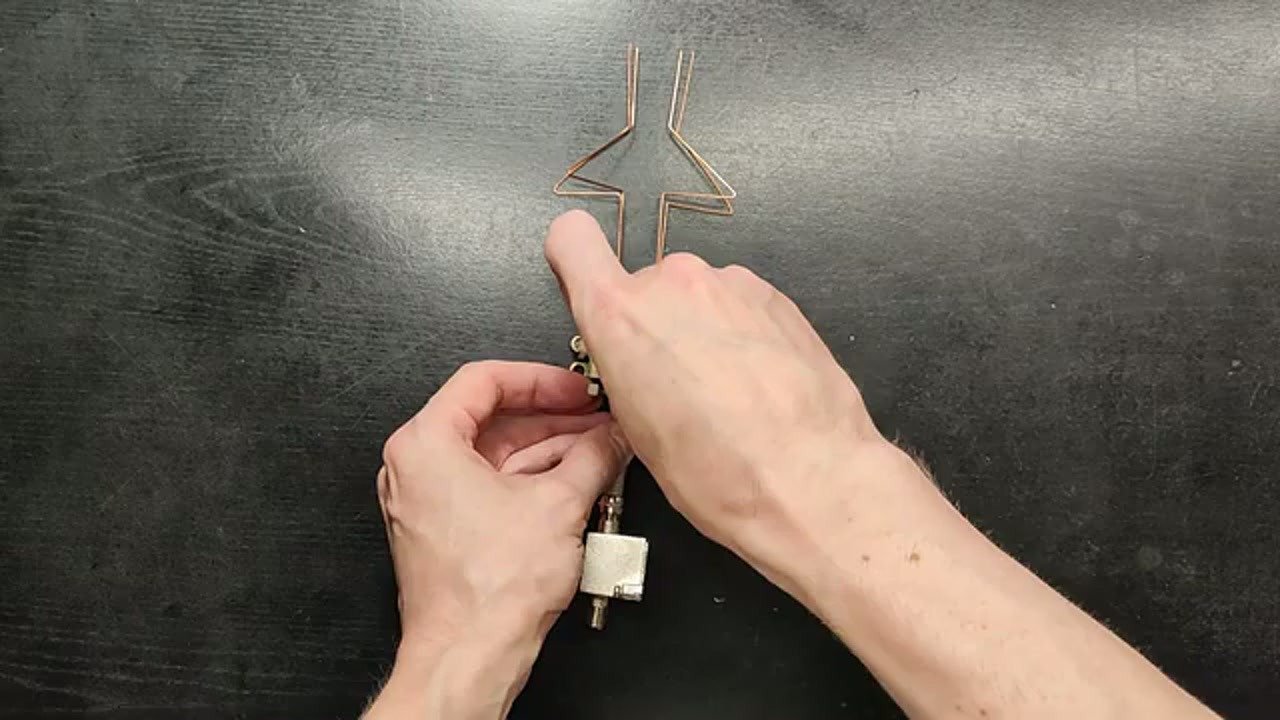

Antennenbau finalisieren

Ich nehme eine letzte Inspektion der gesamten Konstruktion vor. Jede Verbindung ist geklebt oder fixiert. Die Kupferelemente haben korrekte Abstände und die Kabelverbindungen sitzen fest. Ich suche nach losen Drahtlitzen, die einen Kurzschluss verursachen könnten. Sauber, funktional und bereit für den Praxistest. Ich habe das für eine raue Werkstattumgebung robust gebaut. Es ist kein Designpreis-Gewinner, aber es funktioniert. Jetzt wird sich zeigen, ob es tatsächlich Kanäle empfängt. Anschließen.

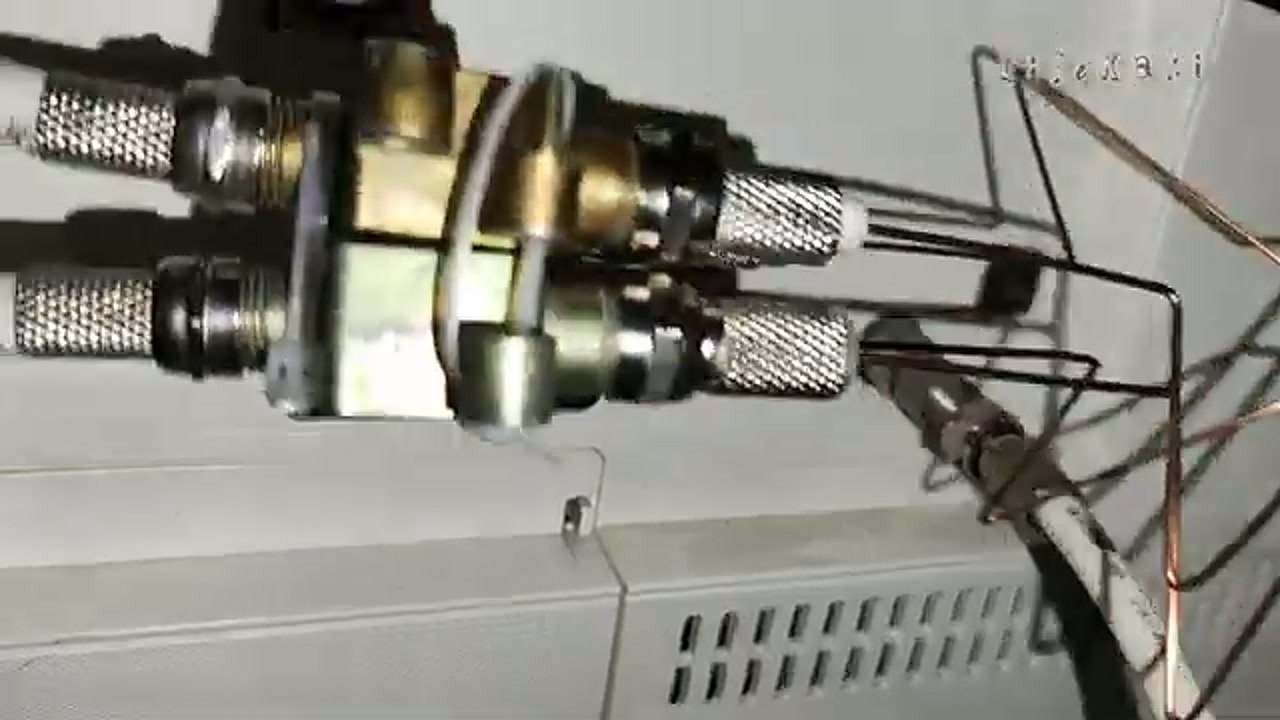

Mit dem Fernseher verbinden

Ich stecke das Koaxialkabel in den Antenneneingang des Fernsehers. Ich vergewissere mich, dass der Stecker vollständig sitzt und fest verschraubt ist. Eine lockere Verbindung ist der häufigste Grund für den Empfangsausfall. Ich verlege das Kabel so, dass es nicht an Stromkabeln entlangläuft, um Störungen zu minimieren. Die Antenne steht für eine optimale Sichtverbindung in Fensternähe. Ich schalte das TV-Gerät ein. Das Setup ist einfach, sollte aber seinen Zweck erfüllen. Zeit für den Sendersuchlauf.

Signaltest und Ergebnisse

Der automatische Suchlauf läuft. Die Fortschrittsanzeige bewegt sich und findet bereits digitale Sender. Die Signalstärke ist solide, das Bild gestochen scharf. Keine Klötzchenbildung oder Standbilder. Erstaunlich, wie viel Signal man mit etwas Drahtresten und einem Splitter bekommt. Ich gehe die Liste durch, um die Qualität zu prüfen. Alles kommt perfekt rein. Diese Antenne ist ein voller Erfolg. Das Ergebnis: Sie funktioniert genau wie beabsichtigt, ohne einen Cent für Extrateile auszugeben.

Zusammenfassung & Tipps

Fazit: Diese selbstgebaute Antenne ist eine zuverlässige Methode, um kostenloses Digital-TV zu empfangen, ohne kommerzielle Ausrüstung kaufen zu müssen. Halten Sie die Verbindungen fest und die Geometrie präzise, dann erhalten Sie ein starkes Signal. Es ist ein schnelles Projekt, das sich sofort auszahlt.
